ШЛАГБАУМ АВТОМАТИЧНИЙ FAAC B614

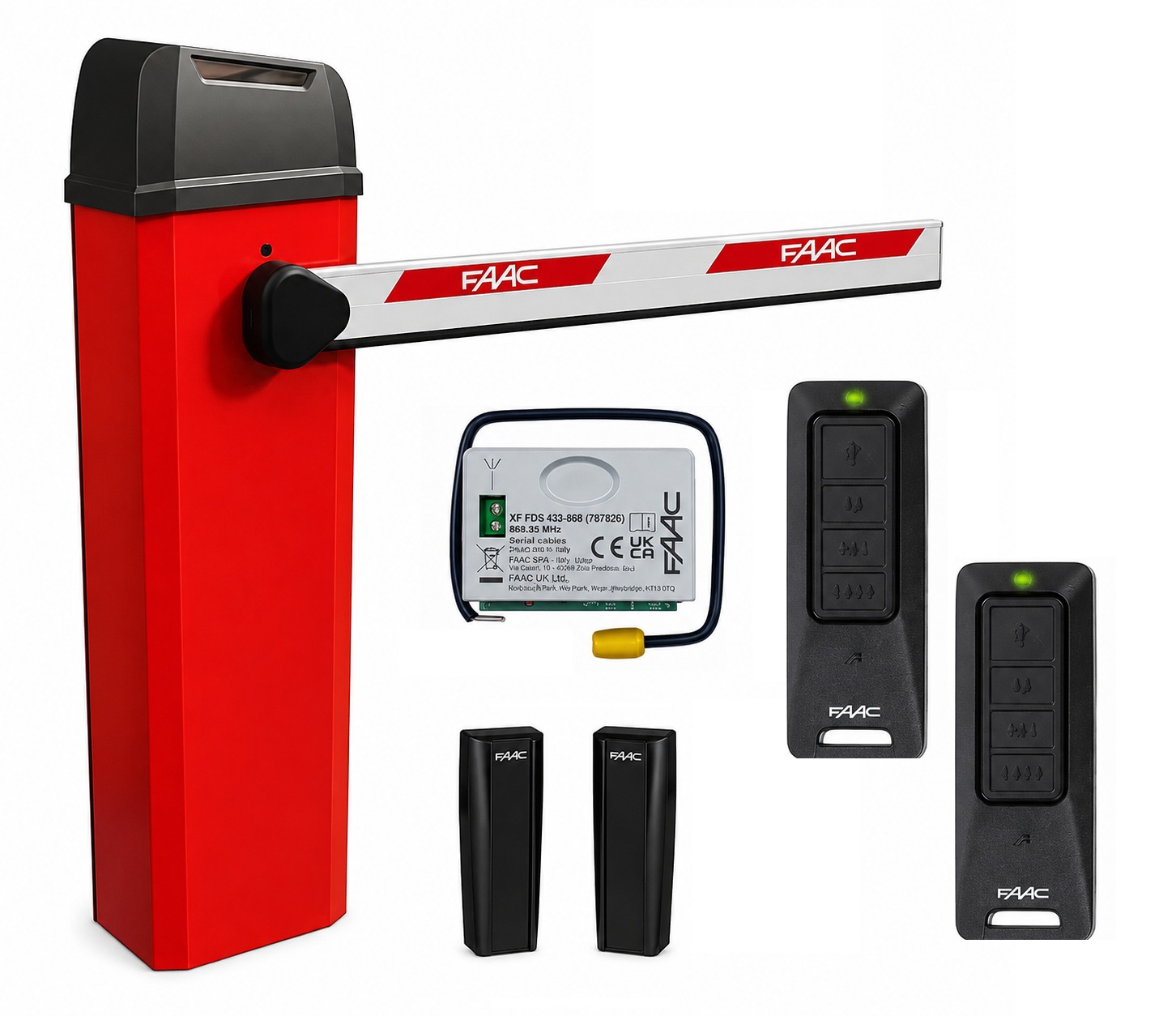

FAAC B614 з 5-метровою стрілою — автоматичний шлагбаум для інтенсивної експлуатації
ШЛАГБАУМ FAAC B614 з 5-метровою стрілою — професійна електромеханічна система автоматичного контролю в’їзду та виїзду, призначена для об’єктів із високою інтенсивністю руху транспорту. Шлагбаум оптимально підходить для в’їздів на територію бізнес-центрів, офісних і промислових підприємств, житлових комплексів, паркінгів, складських територій, громадських і комерційних об’єктів. Модель B614 розрахована на безперервний режим роботи 100%, тому може використовуватися там, де шлагбаум відкривається та закривається протягом усього робочого дня з великою кількістю циклів. Офіційні характеристики FAAC також визначають B614 як шлагбаум із живленням 24 V DC, інтегрованим енкодером, регулюванням швидкості та системою контролю перешкод. У запропонованій комплектації FAAC B614 оснащений стрілою номінальною довжиною 5 метрів, при цьому фактична довжина стріли становить приблизно 4815 мм. Виробник використовує округлене позначення «5 м», тоді як у комплектації конкретного постачальника вказана точна довжина 4815 мм. Така довжина дозволяє перекривати широкий проїзд одним шлагбаумом без необхідності встановлення додаткової стійки в центральній частині проїзду. Стріла має плоский профіль, захисний антиударний елемент і світлоповертальні наклейки, завдяки чому її добре видно водіям у різних умовах освітлення. За потреби конструкція FAAC B614 допускає використання інших варіантів стріли, включно з круглим профілем, освітленням стріли, а також спеціальними рішеннями для обмежених за висотою проїздів.
Однією з ключових переваг FAAC B614 є висока швидкість роботи. Для 3-метрової стріли виробник заявляє час відкривання менше 2 секунд при куті 80°, а для комплектації з довшою 5-метровою стрілою час відкривання становить близько 3 секунд. Фактична швидкість залежить від довжини та конфігурації стріли, налаштувань системи й умов експлуатації. Плавність руху забезпечується електронним і механічним уповільненням, а вбудований енкодер контролює положення стріли, її рух і процес уповільнення. Це дозволяє забезпечити точне позиціонування шлагбаума та підвищити безпеку під час експлуатації. Безпека є важливою складовою конструкції FAAC B614. Інтегрований енкодер контролює рух стріли та допомагає системі виявляти перешкоди. У разі виявлення перешкоди автоматика може відреагувати відповідно до запрограмованої логіки роботи, що знижує ризик пошкодження автомобіля або самого обладнання. Стріла обладнується захисним гумовим профілем, який допомагає зменшити силу удару у випадку контакту. Для додаткової видимості можуть використовуватися світлоповертальні елементи та LED-освітлення стріли. Також система може доповнюватися світлофорною індикацією, фотоклітинами, індукційними петлями та іншими аксесуарами контролю доступу. Шлагбаум оснащений вбудованим блоком керування FAAC E614, який розташований у верхній частині корпусу. Таке розташування робить доступ до електроніки зручнішим під час монтажу, налаштування, діагностики та технічного обслуговування. Центральний блок має ступінь захисту IP55, тоді як корпус шлагбаума має ступінь захисту IP44. Електроніка оснащена дисплеєм і кнопками керування, що дозволяє виконувати програмування без використання складного зовнішнього обладнання. Передбачені світлодіодні індикатори стану, швидкі роз’єми для підключення двигуна, енкодера та освітлення, а також можливість встановлення додаткових компонентів на DIN-рейку.
Важливою особливістю FAAC B614 є шина 2EASY, призначена для підключення сумісних аксесуарів, зокрема фотоклітин FAAC. Підключення аксесуарів через двопровідну лінію спрощує монтаж і скорочує кількість кабелів. На центральному блоці також передбачені входи для команд OPEN, CLOSE, STOP та EMERGENCY, а також можливість підключення зовнішніх детекторів індукційних петель. Завдяки цьому B614 може бути інтегрований у комплексні системи автоматизації паркінгів і контролю доступу, де необхідне автоматичне розпізнавання автомобілів, керування в’їздом/виїздом або взаємодія з іншими системами безпеки. Корпус шлагбаума виготовлений зі сталі та має захисну обробку, розраховану на експлуатацію в умовах зовнішнього середовища. Для моделі заявлений робочий температурний діапазон від -20 °C до +55 °C, тому обладнання може використовуватися протягом року в різних кліматичних умовах. Маса шлагбаума становить приблизно 40 кг. Максимальне споживання електроенергії заявлене на рівні 165 Вт, а максимальний крутний момент — 300 Н·м. Система працює від мережі 220–240 В AC, 50/60 Гц, із електродвигуном постійного струму 24 V. Механічна частина B614 розрахована на тривалу та інтенсивну експлуатацію. У приводі використовується металева редукторна система з важільним механізмом, а механічні кінцеві обмежувачі зі пружинами забезпечують контрольоване та плавне гальмування стріли. Аварійне розблокування дозволяє вручну перевести шлагбаум у потрібне положення у випадку відсутності електроживлення або необхідності сервісного обслуговування. За бажанням система може бути доповнена резервним живленням XBAT 24, що забезпечує додаткову функціональність під час перебоїв із електроенергією.

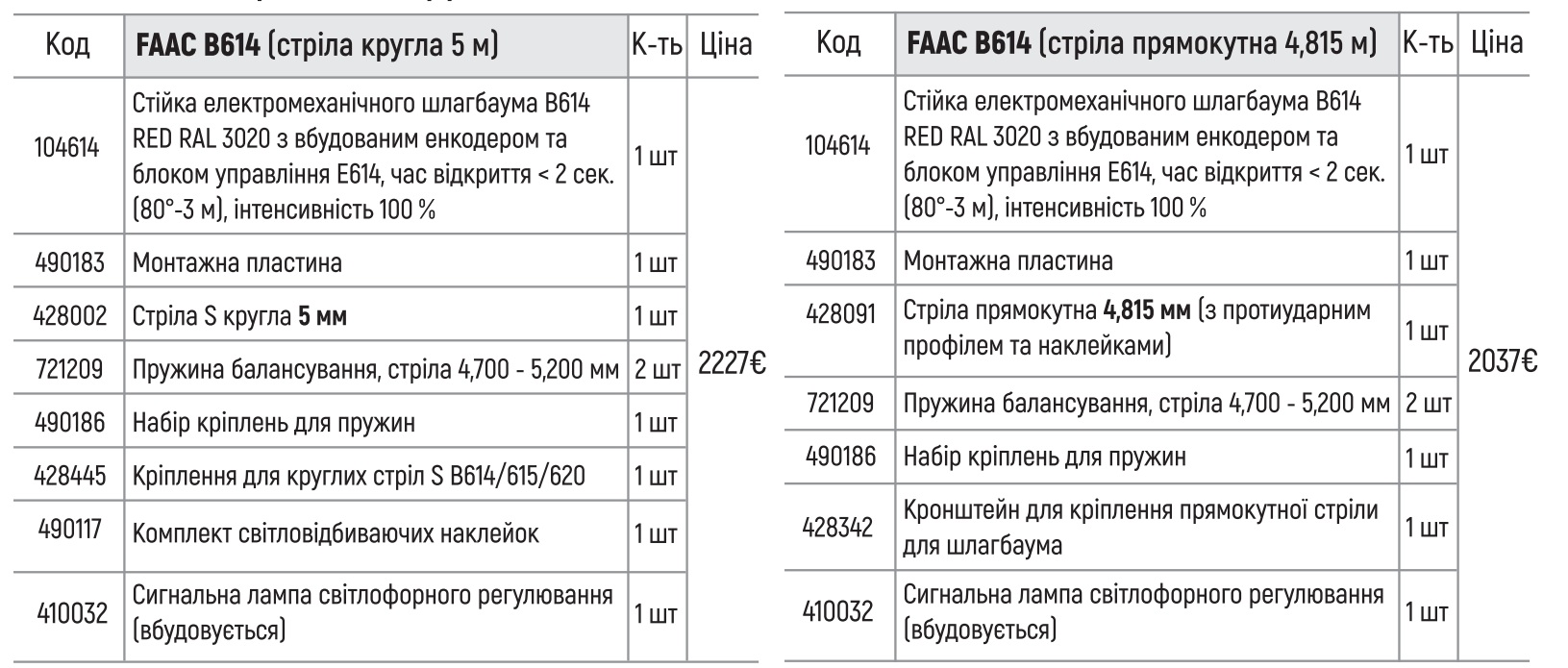

Комплект FAAC B614 зі стрілою 4815 мм включає електромеханічний шлагбаум червоного кольору RAL 3020, кріплення стріли, плоску стрілу довжиною 4815 мм із захисним профілем та наклейками, відповідну пружину, центральний блок керування FAAC E614, інструкцію з монтажу та програмування, а також гарантійну документацію. Така комплектація дозволяє отримати основні компоненти приводу та стріли в одному комплекті й перейти до монтажу після підготовки фундаменту та підведення необхідного електроживлення. FAAC B614 добре підходить для контролю в’їзду до бізнес-центрів, паркінгів, житлових комплексів, приватних і корпоративних територій, логістичних центрів, виробничих підприємств та громадських об’єктів. Завдяки 100% робочому циклу система орієнтована не на періодичне використання кілька разів на день, а на об’єкти з постійним транспортним потоком. Це особливо актуально для підземних і наземних паркінгів, де в години пік через один проїзд може проходити значна кількість автомобілів. Конструкція B614 передбачає можливість розширення функціоналу за допомогою додаткового обладнання. До системи можуть підключатися фотоклітини, радіоприймачі, пульти дистанційного керування, індукційні петлі, сигнальні пристрої, світлодіодне освітлення стріли та світлофорна індикація. За необхідності на стрілі можна встановити нерухому або рухому опору чи спеціальну «спідницю», яка перешкоджає проходу людей під стрілою. Для підземних паркінгів та інших приміщень із низькою висотою стелі передбачена можливість використання ламаної стріли. Ще одна перевага — зручність сервісного обслуговування та діагностики. Центральний блок розташований у доступній верхній частині корпусу, має дисплей і органи керування, а стан системи контролюється світлодіодними індикаторами. Швидкознімні з’єднання спрощують монтаж та обслуговування основних компонентів. Інтегрований енкодер контролює положення стріли та забезпечує необхідну точність роботи автоматики. У режимі очікування система споживає близько 0,5 Вт, що робить B614 економним рішенням для об’єктів, де обладнання тривалий час перебуває в режимі очікування між циклами відкривання та закривання.
FAAC B614 з 5-метровою стрілою — це готове професійне рішення для автоматизації широких проїздів із високою інтенсивністю руху. Поєднання електромеханічного приводу 24 V, інтегрованого енкодера, електронного та механічного уповільнення, міцного сталевого корпусу, централізованого керування E614, підтримки аксесуарів FAAC і 100% робочого циклу робить модель придатною для комерційних, промислових та житлових об’єктів із постійним транспортним потоком. Довга стріла 4815 мм дозволяє ефективно організувати контроль широкого в’їзду, а можливість підключення фотоклітин, радіокерування, індукційних петель, сигналізації та резервного живлення дає змогу адаптувати систему до конкретних вимог об’єкта.
Основні характеристики: модель FAAC B614; живлення 220–240 В AC, 50/60 Гц; двигун 24 V DC; максимальна потужність 165 Вт; максимальний момент 300 Н·м; максимальна довжина стріли за актуальними даними виробника — до 6 м, при цьому конкретна комплектація з наданої сторінки має стрілу 4815 мм; робочий цикл — 100%; температура експлуатації від -20 °C до +55 °C; захист блока керування IP55, корпусу IP44; матеріал корпусу — сталь; інтегрований інкрементальний енкодер; електронне та механічне уповільнення; маса близько 40 кг; блок керування E614.
