ШЛАГБАУМ АВТОМАТИЧЕСКИЙ FAAC B614

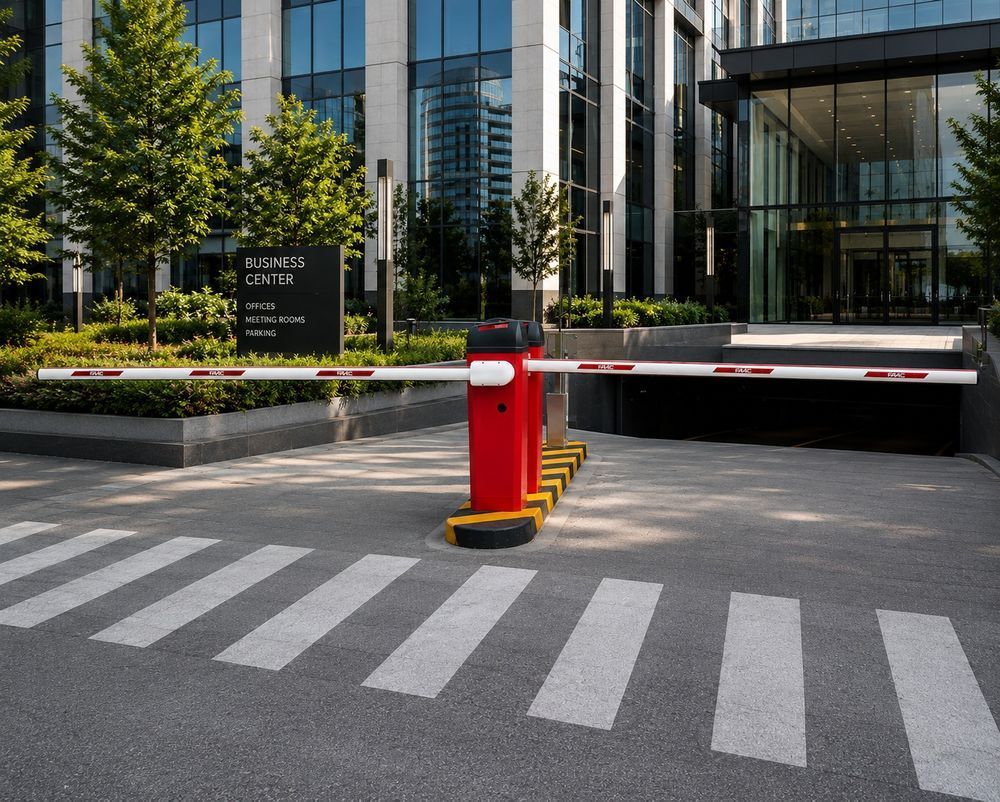

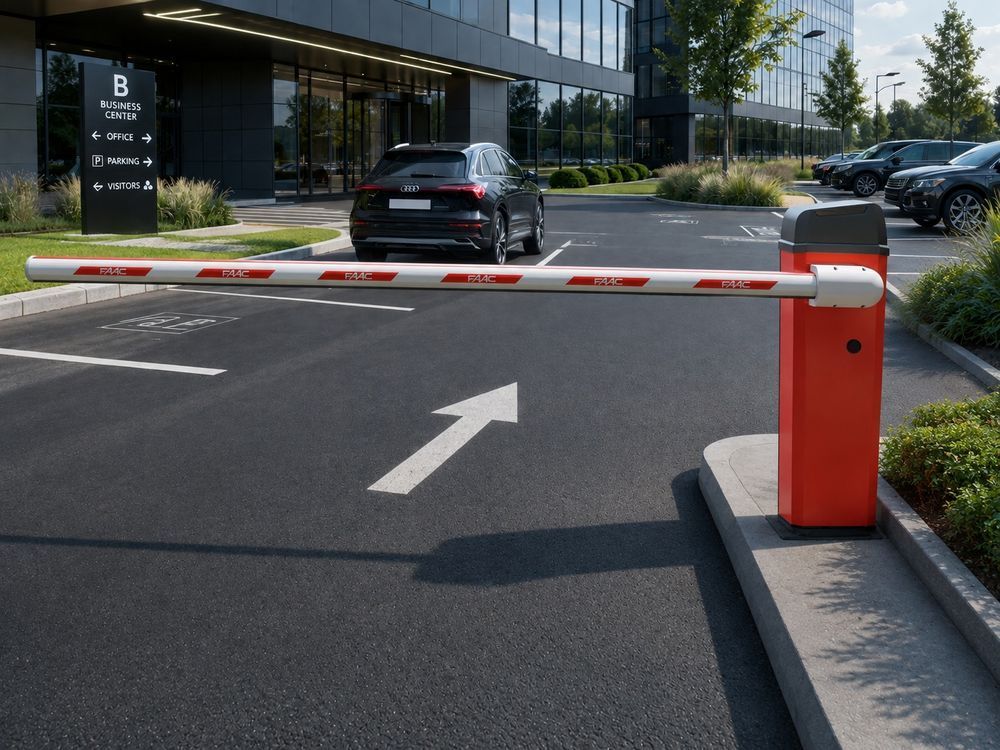

ШЛАГБАУМ FAAC B614 С 5-МЕТРОВОЙ СТРЕЛОЙ — профессиональная электромеханическая система автоматического контроля въезда и выезда, предназначенная для объектов с высокой интенсивностью движения транспорта. Шлагбаум оптимально подходит для въездов на территорию бизнес-центров, офисных и промышленных предприятий, жилых комплексов, паркингов, складских территорий, общественных и коммерческих объектов. Модель B614 рассчитана на 100% рабочий цикл, поэтому может использоваться там, где шлагбаум открывается и закрывается в течение всего рабочего дня при большом количестве циклов. FAAC B614 работает от сети 220–240 В AC, оснащается двигателем 24 V DC, встроенным энкодером, регулировкой скорости и системой контроля препятствий. В предлагаемой комплектации FAAC B614 оснащен стрелой номинальной длиной 5 метров, при этом фактическая длина стрелы составляет около 4815 мм. Такое исполнение позволяет эффективно перекрывать широкий проезд одним шлагбаумом без необходимости установки дополнительной опоры в центральной части проезда. Стрела имеет плоский профиль, защитный антиударный элемент и световозвращающие наклейки, благодаря чему хорошо заметна водителям в различных условиях освещения. Конструкция FAAC B614 также позволяет использовать дополнительные варианты стрел, включая решения с LED-подсветкой и специальные исполнения для объектов с ограниченной высотой. Одним из важных преимуществ FAAC B614 является высокая скорость работы. Для стрелы длиной 3 метра время открытия составляет менее 2 секунд при угле открытия 80°, тогда как для более длинной 5-метровой стрелы время открытия составляет около 3 секунд. Фактическая скорость зависит от длины и конфигурации стрелы, настроек системы и условий эксплуатации. Плавность движения обеспечивается электронным и механическим замедлением, а встроенный энкодер постоянно контролирует положение стрелы, ее движение и процесс замедления. Это позволяет обеспечить точное позиционирование стрелы и повысить надежность и безопасность работы оборудования. Безопасность является одной из ключевых особенностей FAAC B614. Встроенный энкодер контролирует движение стрелы и помогает системе обнаруживать препятствия. При возникновении препятствия автоматика реагирует в соответствии с заданной логикой работы, что позволяет снизить риск повреждения автомобиля, стрелы или самого оборудования. Стрела может комплектоваться защитным резиновым профилем, уменьшающим последствия возможного контакта. Для повышения видимости используются световозвращающие элементы, а при необходимости может быть установлена LED-подсветка стрелы.
Дополнительно система может оснащаться фотоэлементами, светофорной индикацией, индукционными петлями и другими устройствами контроля доступа. Шлагбаум оснащен встроенным блоком управления FAAC E614, расположенным в верхней части корпуса. Такое расположение обеспечивает удобный доступ к электронике во время монтажа, настройки, диагностики и технического обслуживания. Блок управления имеет степень защиты IP55, а корпус шлагбаума — IP44. Электронный блок оснащен дисплеем и кнопками управления, благодаря чему программирование и настройку основных параметров можно выполнять непосредственно на оборудовании. Предусмотрены светодиодные индикаторы состояния, быстрые разъемы для подключения двигателя, энкодера и освещения, а также возможность установки дополнительных компонентов на DIN-рейку. Важной особенностью FAAC B614 является поддержка шины 2EASY, предназначенной для подключения совместимых аксессуаров, в том числе фотоэлементов FAAC. Использование двухпроводной линии значительно упрощает монтаж оборудования и позволяет сократить количество необходимых кабелей. На блоке управления предусмотрены входы для команд OPEN, CLOSE, STOP и EMERGENCY, а также возможность подключения внешних детекторов индукционных петель. Благодаря этому FAAC B614 может интегрироваться в комплексные системы автоматизации парковок и контроля доступа, где требуется автоматическое управление въездом и выездом, идентификация транспортных средств или взаимодействие с другими системами безопасности. Корпус шлагбаума изготовлен из стали и имеет защитную обработку, рассчитанную на эксплуатацию в условиях внешней среды. Рабочий температурный диапазон составляет от -20 °C до +55 °C, поэтому FAAC B614 может использоваться круглогодично. Масса оборудования составляет около 40 кг. Максимальная потребляемая мощность — около 165 Вт, максимальный крутящий момент — 300 Н·м. Питание осуществляется от сети 220–240 В AC, 50/60 Гц, при этом привод оснащен двигателем постоянного тока 24 V. Благодаря оптимальному сочетанию мощности, скорости и надежности система подходит как для коммерческих, так и для промышленных объектов. Механическая часть FAAC B614 рассчитана на продолжительную и интенсивную эксплуатацию. В приводе используется металлическая редукторная система с рычажным механизмом, а механические концевые ограничители с пружинами обеспечивают контролируемое и плавное движение стрелы. Система аварийной разблокировки позволяет вручную перевести стрелу в необходимое положение при отключении электропитания или во время проведения сервисных работ. При необходимости шлагбаум может быть дополнен резервным аккумуляторным питанием XBAT 24, что позволяет сохранить работоспособность системы при временных перебоях электроснабжения.

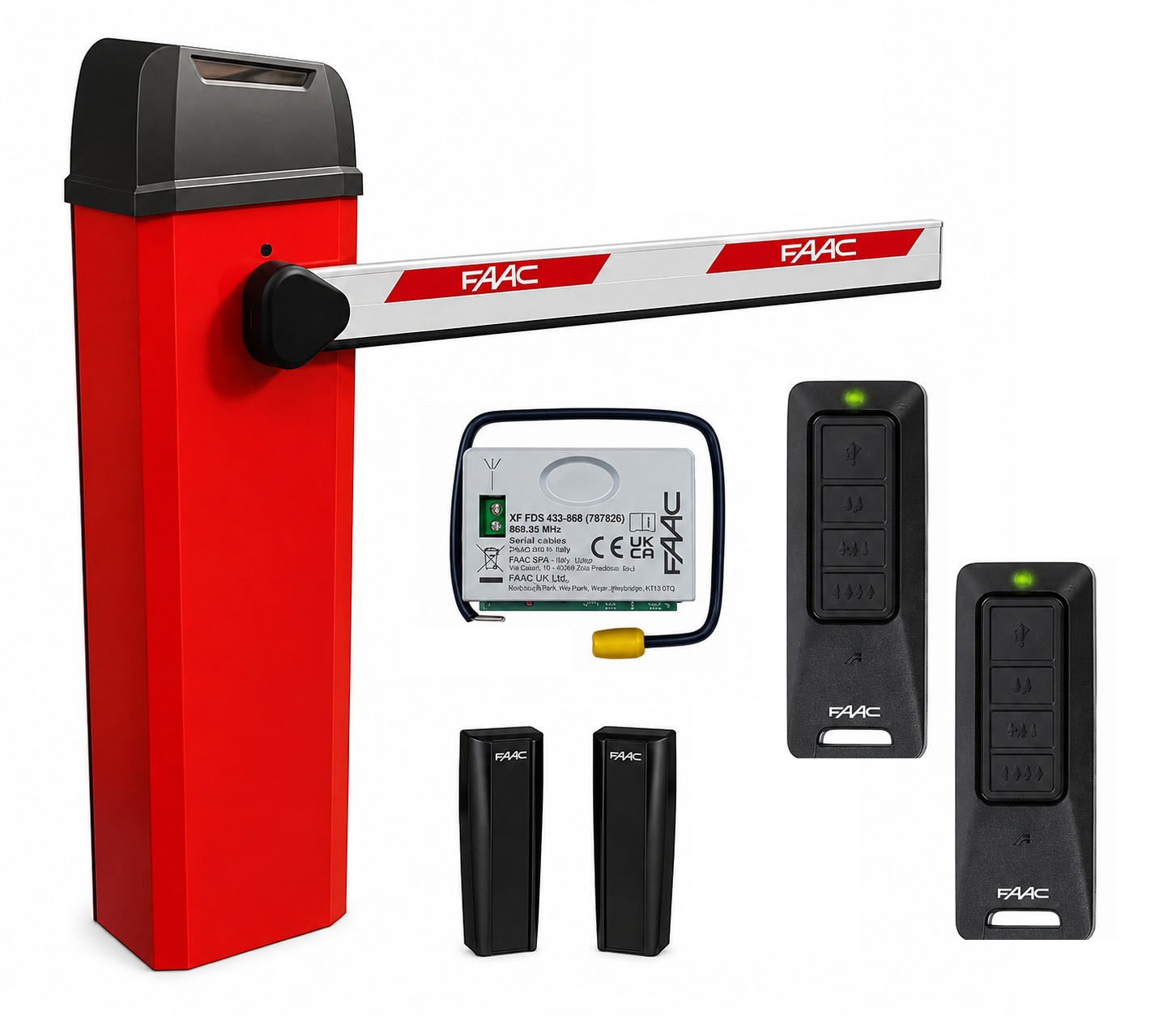

Комплект FAAC B614 со стрелой 4815 мм включает электромеханический шлагбаум красного цвета RAL 3020, крепление стрелы, плоскую стрелу длиной 4815 мм с защитным профилем и световозвращающими наклейками, соответствующую пружину, центральный блок управления FAAC E614, инструкцию по монтажу и программированию, а также гарантийную документацию. Такая комплектация позволяет получить основные компоненты привода и стрелы в одном комплекте. После подготовки основания и подведения необходимого электропитания оборудование может быть установлено и настроено специалистами. FAAC B614 отлично подходит для контроля въезда на территорию бизнес-центров, парковок, жилых комплексов, частных и корпоративных территорий, логистических центров, производственных предприятий, складов и общественных объектов. Благодаря 100% рабочему циклу система предназначена для объектов с постоянным транспортным потоком, где оборудование должно выдерживать большое количество последовательных циклов открытия и закрытия. Особенно актуально применение B614 на наземных и подземных парковках, въездах в офисные комплексы, на промышленные территории и в другие места с интенсивным движением автомобилей. Конструкция FAAC B614 предусматривает возможность расширения функциональности за счет широкого ассортимента дополнительного оборудования. К системе могут подключаться фотоэлементы, радиоприемники, пульты дистанционного управления, индукционные петли, сигнальные устройства, LED-освещение стрелы и светофорная индикация. При необходимости на стреле можно установить стационарную или подвижную опору, а также специальную защитную «юбку», препятствующую проходу людей под стрелой. Для подземных паркингов и других помещений с ограниченной высотой может использоваться специальная складная или шарнирная конструкция стрелы.
Отдельного внимания заслуживает удобство сервисного обслуживания и диагностики. Центральный блок управления находится в доступной верхней части корпуса, оснащен дисплеем и кнопками программирования, а состояние системы отображается с помощью светодиодных индикаторов. Быстросъемные соединения упрощают монтаж и обслуживание основных компонентов. Встроенный энкодер контролирует положение стрелы и обеспечивает необходимую точность работы автоматики. В режиме ожидания потребление системы составляет около 0,5 Вт, что позволяет снизить энергопотребление на объектах, где между циклами открытия шлагбаум длительное время находится в режиме ожидания. FAAC B614 с 5-метровой стрелой — это профессиональное решение для автоматизации широких проездов с высокой интенсивностью движения. Сочетание электромеханического привода 24 V, встроенного энкодера, электронного и механического замедления, прочного стального корпуса, блока управления E614, поддержки современных аксессуаров FAAC и 100% рабочего цикла делает данную модель оптимальным выбором для коммерческих, промышленных и жилых объектов с постоянным транспортным потоком. Длинная стрела 4815 мм позволяет эффективно организовать контроль широкого въезда, а возможность подключения фотоэлементов, радиоуправления, индукционных петель, сигнализации, освещения и резервного питания позволяет адаптировать систему под конкретные требования объекта. Основные характеристики FAAC B614: модель — FAAC B614; питание — 220–240 В AC, 50/60 Гц; двигатель — 24 V DC; максимальная мощность — 165 Вт; максимальный крутящий момент — 300 Н·м; длина стрелы в данной комплектации — 4815 мм; рабочий цикл — 100%; рабочая температура — от -20 °C до +55 °C; степень защиты блока управления — IP55; степень защиты корпуса — IP44; материал корпуса — сталь; встроенный инкрементальный энкодер; электронное и механическое замедление; масса — около 40 кг; блок управления — E614; поддержка шины 2EASY; возможность подключения фотоэлементов, радиоприемников, индукционных петель, сигнальных устройств и других аксессуаров.
